点胶设备

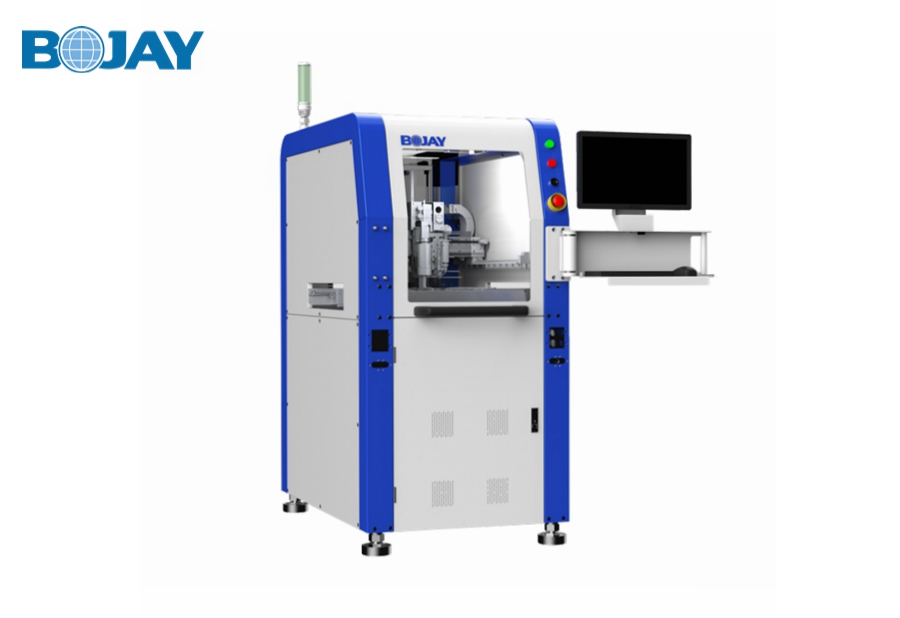

高精度在线式单轨点胶机-b体育官网登录入口

● 高速:速度可达1m/s,加速度可达1g。

● 高精度:设备采用0.5 μm光栅尺,重复定位精度(xy)可达 ±8 μm。

● 非接触式喷射技术:兼容气动阀、压电陶瓷阀和螺杆阀等,安全可靠,适用于各种点胶工艺。

● 易操作:ui编程简单易用。

● 通过使用倾斜装置,可实现4边倾斜点胶。


应用范围:

● 广泛应用于半导体,电子制造,医疗,生化,汽车,led等行业

- 底部填充,fpc封装

- ccd照像模组封装

- 点红胶

- 银浆

- 包封

- 表面贴装

- 精密涂覆

- 手机边框点热熔胶

- 半导体芯片封装


主要参数:

产品系列单位d3380-a
产品类型高精度在线式单轨点胶机
规格参数产品尺寸(w*d*h)mm738*1150*1880
产品重量kg880
轴系参数xy轴/直线电机
z轴/伺服电机 高精度研磨丝杠
点胶范围(xyz)mm350*400
重复定位精度(xy)µm±8
重复定位精度(z)µm±20
最大速度(xy)m/s1
最大加速度(xy)g1
控制模块控制方式/工业电脑 运动控制卡 - 高级版
相机类型/工业ccd(支持飞行拍照功能)
像素/130 w
视野mm10*10
光源/wrb三通道频闪光源控制系统(rgb可选配)
激光测高系统测量范围mm±15
光斑大小mmd=0.07
重复精度µm±30µm(可选配更高)
称重模块分辨率mg0.1

最大称重g220
软件/基于windows操作平台自主开发软件
轨道模块轨道数量/单轨
轨道高度mm910±20
轨道最大宽度/410
轨道最小宽度/55
轨道传输方向/左→右;右→左;
/左→左;右→右;
轨道承重kg≤1.5
外围输入电源电压vac220
频率hz50
功率kw1.7
气源mpa0.6
扩展通讯阀体通讯 (支持阀体)/支持压电喷射阀、气动喷射阀、螺杆阀等不同阀体
上下游通讯协议/smema
设备报警安全门/安全门锁
胶量,称重报警/点胶软件监控
胶量传感器/硬件 软件监控 (选配)
清洁维护模块真空清洁/非接触式清洁喷嘴
旋转擦拭/接触式擦拭喷嘴(选配)
舍点台/点胶前舍点
